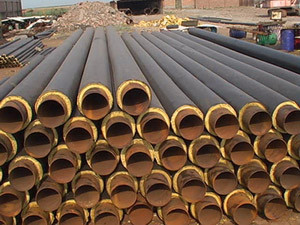

预制直埋保温管
预制直埋保温管广泛用于液体、气体的输送管网, 化工管道保温工程石油、化工、集中供热热网、中央空调通风管道、市政工程等。预制直埋保温管是一种保温性能好,加安全可靠,工程造价低的直埋预制保温管。有效的解决了城镇集中供热中130℃-600℃高温输热用预制直埋保温管的保温、滑动润滑和裸露管端的防水问题。预制直埋保温管不仅具有传统地沟和架空敷设管道难以比拟的先进技术、实用性能,而且还具有显著的社会效益和经济效益,也是供热节能的有力措施。预制直埋保温管采用直埋供热管道技术,标志着中国供热管道技术发展已经进入了新的起点。 预制直埋保温管 (1)工作钢管:根据输送介质的技术要求分别采用有缝钢管、无缝钢管、双面埋弧螺旋焊接钢管。 (2)保温层:采用硬质聚氨酯泡沫塑料。 (3)保护壳:采用高密度聚乙烯或玻璃钢。 (4)渗漏报警线:制造高温预制直埋保温管时,在靠近钢管的保温层中,埋设有报警线,一旦管道某处发生渗漏,通过警报线的传导,便可在检测仪表上报警并显示出漏水的准确位置和渗漏程度的大小,以便通知检修人员迅速处理漏水的管段,保证热网安全运行。 预制直埋保温管 1 降低工程造价。 据有关部门测算,双管制供热管道,一般情况下可以降低工程造价的25%(采用玻璃钢做保护层)和10%(采用高密度聚乙烯做保护层)左右。 2 热损耗低,节约能源。 预制直埋保温管 其导热系数为:λ=0.013—0.03kcal/m·h·oC,比其他过去常用的管道保温材料低得多,保温效果提高4~9倍。再有其吸水率很低,约为0.2kg/m2。吸水率低的原因是由于聚氨酯泡沫的闭孔率高达92%左右。低导热系数和低吸水率,加上保温层和外面防水性能好的高密度聚乙烯或玻璃钢保护壳,改变了传统地沟敷设供热管道,大大减少了供热管道的整体热损耗,热网热损失为2%,小于国际10%的标准要求。-优势特点 主要由四部分组成。

预制直埋保温管是由钢管、玻璃钢内护套、玻璃钢外壳构成,其特征是:还包括耐高温绝热保温层、润滑层、弹性密封件。本实用新型有效的解决了城镇集中供热中130℃-600℃高温输热用预制直埋保温管的保温、滑动润滑和裸露管端的防水问题。 预制直埋聚氨酯保温管技术参数:
轴向剪切强度: ≥0.12MPa(23±2℃)
连续运行温度: 140℃ Max
峰值运行温度: 150℃ Max
使用寿命: ≥30年(保温层及外护层,工作钢管的使用寿命与水质有关)
管端净区长度: 200mm
管径范围: DN20-DN1200
工作钢管执行标准:
DN150及以下管径采用无缝钢管,执行标准GB/T8163-1999。
DN200及以上管径采用螺旋焊管,执行标准SY/T5037-2000或GB/T9711.1
硬质聚氨酯泡沫塑料保温层技术参数:
平均孔径: ≤0.5mm
闭孔率: ≥88%
任意位置密度: ≥60㎏/m3
抗压强度: ≥0.3MPa(10%变形条件下)
吸水率: ≤10%(100℃沸水,90分钟)
低压高密度聚乙烯外护管技术参数:
密度: ≥950㎏/m3(20℃)
炭黑含量: 2.5%±0.5%(质量百分比)
导热系数: 0.43W/(m.℃)
热膨胀系数: 18010-6(1℃)
熔融指数: 0.50~0.70g(MFI 190℃/5kg)
拉伸强度: ≥19MPa
断裂伸长率: ≥350%
耐环境应力开裂: ≥200h
纵向回缩率: ≤3%
产品执行标准:
CJ/T114-2000(中华人民共和国城镇建设行业标准)
保温管贮存方式
1.地面应平整,无碎石等坚硬杂质。
2.放置场地应挖排水沟,场地内不应积水。
3.堆放场地应设置管托,外护管应高于地面150mm.
4.保温管堆放高度不应大于2米。
5.保温管不得受烈日照射、雨淋和浸泡、露天存放时宜用篷布遮盖,堆放处应远离热源与火源。
